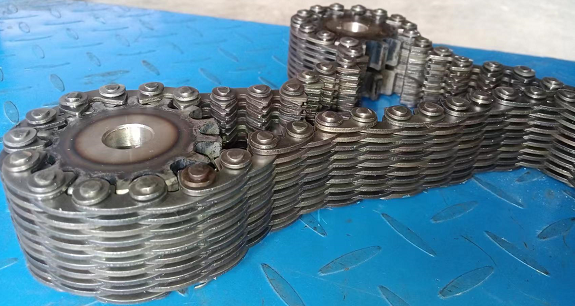

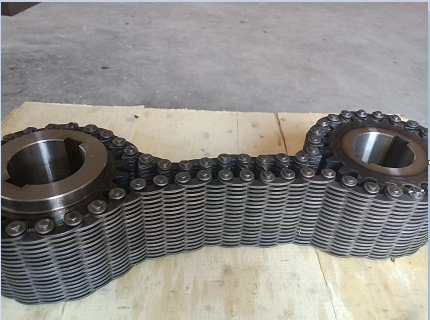

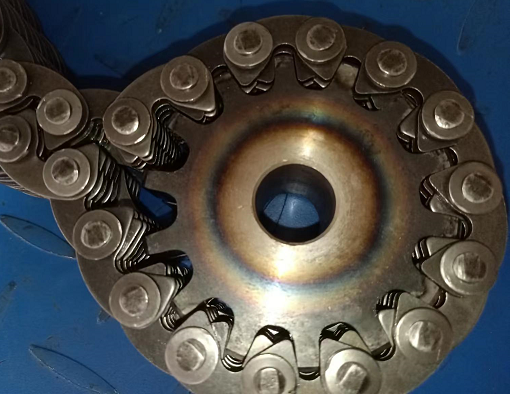

cl10-38N齒形鏈 哈瓦鏈 鏈條鏈輪 silent tooth chains  2022年07月20日給客戶定做的齒形鏈條 鏈輪完工發貨 節距15.875毫米 內導 19片 配套齒輪14齒 內導向

齒形鏈條簡介：齒形鏈又稱無聲鏈（Silent Chain），屬于傳動鏈的一種形式。我國的國家標準為：GB/T10855-2003《齒形鏈和鏈輪》。齒形鏈?zhǔn)怯梢幌盗械凝X鏈板和導板交替裝配且銷軸或組合的鉸接元件連接組成，相鄰節距間為鉸連節。根據導向型式可分為：外導式齒形鏈、內導式齒形鏈和雙內導齒形鏈.齒形鏈又稱無聲鏈，屬于傳動鏈的一種形式。齒形鏈?zhǔn)且环N應用廣泛的重要機械基礎件，主要用在高速、重載、低噪音、大中心距的工況下，其傳動性能優于齒形帶傳動、齒輪傳動以及磙子鏈傳動，以成為眾多行業對傳動形式之一，以嚙合形式分可分為內嚙合齒形鏈、外嚙合齒形鏈和內外復合嚙合齒形鏈，其中內外復合嚙合齒形鏈的噪音小，應用也廣泛。

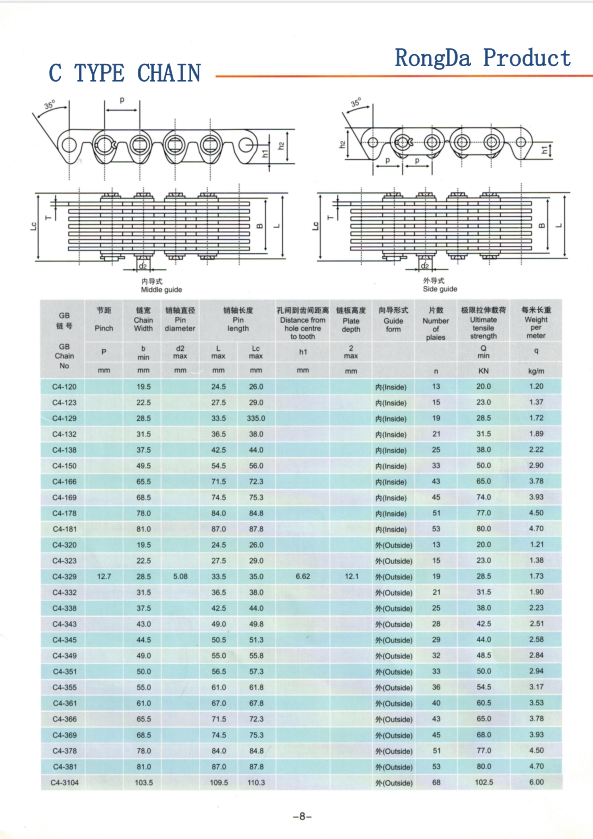

齒形鏈條優點主要特點：1.噪音小 齒形鏈?zhǔn)峭ㄟ^工作鏈板與鏈輪齒的漸開線齒形進行嚙合傳遞動力，與滾子鏈和套筒鏈相比其多邊形效應明顯降低，沖擊小、運動平穩、嚙合噪音較小。2.可靠性較高 齒形鏈的鏈節是多片式結構，當其中個別鏈片在工作中遭到破壞時并不影響整根鏈條的工作，使人們能夠及時發現并更換，如需增加承載能力只需在寬度方向較小尺寸（增加鏈片排數）。3.運動精度高 齒形鏈各鏈節磨損伸長均勻，可保持較高的運動精度。齒形鏈條主要應用范圍：齒形鏈主要應用在紡織機械和無心磨床，傳送帶機械設備。齒形鏈條的種類：CL06，CL08，CL10，CL12，CL16，CL20。根據導向分：內導的齒形鏈條和外導的齒形鏈條，內外復合的齒形鏈條

無聲齒形鏈條（倒齒鏈，鉸鏈）具有什么優點，特點，從而得到廣泛的使用。

1. 無聲，靜音。工作環境要求高的，噪音分貝不能高的工作環境選用無聲齒形鏈條。

2. 高速。每米40米。

3. 精度高。流水線作業，到達某個工位需要精準，不能有慣性和誤差。

4. 壽命長，安全系數高。單獨的鏈條片斷了，整個鏈條不會斷。

5. 扭矩大。

6. 能夠適應狹小的工作空間。

     無聲齒形鏈條兼容具備了同步帶的無聲靜音，滾子鏈條的承載能力大，齒輪傳動的精度高這些優點。無聲齒形鏈條可以根據使用承載力的不同加大鏈條寬度，加大節距，加大鏈條配件規格。

    德國標準DIN 8190 齒形鏈條 齒輪 本標準規定了齒形鏈條的鏈輪齒形，齒輪尺寸，鏈輪具有付變位系數的漸開線齒廓，嚙合角為30° ，能使被磨損伸長的鏈條與鏈輪的嚙合得到較好的補償。 GB/T 10855-2003 傳動用齒形鏈條及鏈輪 等同采用ANSI B 29.2M-1982 齒形鏈條ASME B29.2M-1982 齒形鏈條和齒輪 Inverted Tooth silent  chain and Sprockets 齒形鏈條關鍵詞：DIN 8190 齒形鏈條 德國標準齒形鏈條 30° 壓力角滾動鉸接式齒形鏈條  Inverted tooth silent chain with 30° pressure angle 無聲齒形鏈條長度公差：無聲齒形鏈條測量長度最小為50個鏈條節距，未經潤滑，鏈條在測量力作用下，其鏈條長度偏差為被測量鏈條總長度的正0.2%。測量力為鏈條抗拉強度的1%。

   齒形鏈條傳動的優點： 為實現最優的性能和工作壽命，齒形鏈條要求近乎齒輪傳動的精密對中。除這一點之外，齒形鏈條具備滾子鏈條的所有優點。另外：1，齒形鏈條受多邊效應影響小，比其他鏈條鉸接摩擦小，齒形鏈條于鏈輪嚙合能減小沖擊，噪音和摩擦損失。 2，齒形鏈條的工作載荷和速度常常能超過帶傳動和其他種類的鏈條。 3，齒形鏈條傳動比滾子鏈條傳動噪音更低，更平穩，在有些情況下比齒輪傳動噪音還低。4，齒形鏈條傳動在必須做同向轉動的軸系中比齒輪傳動更緊湊

   如何給齒形鏈條選型：您現在用的如果是滾子鏈條，想改成齒形鏈條，比如12A-3的滾子鏈條，您看看這個鏈條的平均拉伸載荷是111.1KN，那么就選擇對應的齒形鏈條 ，節距19.05毫米的齒形鏈條如果鏈條寬度是54毫米 58毫米 62毫米  都行，54毫米的平均拉伸載荷是113.2KN，29片的鏈條寬度58毫米平均載荷是120.7KN,31片的寬度是62毫米平均拉伸載荷是129.8毫米都行 都可以

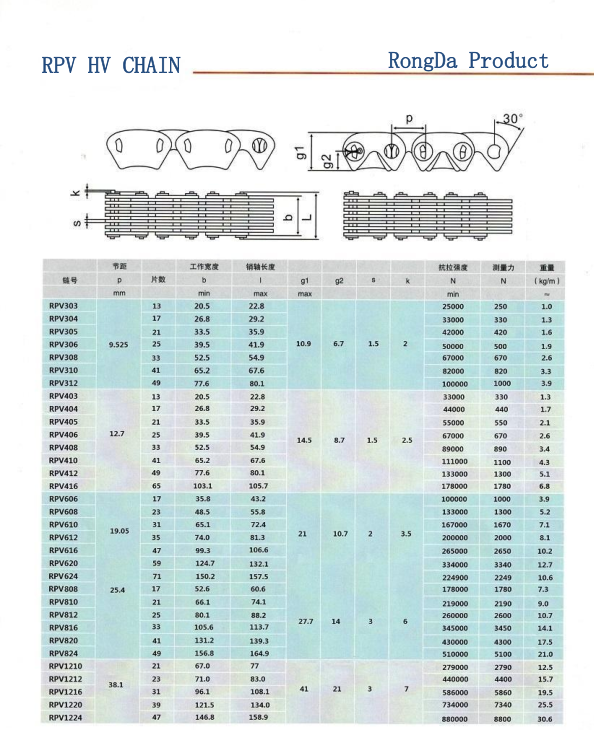

   齒形鏈條傳動軸速度范圍很大，可從100r/min到10000r/min.傳遞功率可從不足1hp到2000hp以上。大致每秒20-40米的傳動速度。特別是HPC的雙軸哈瓦齒形鏈條 速度快 噪音低 穩定性好 ，單軸的齒形鏈條20米的傳動速度
