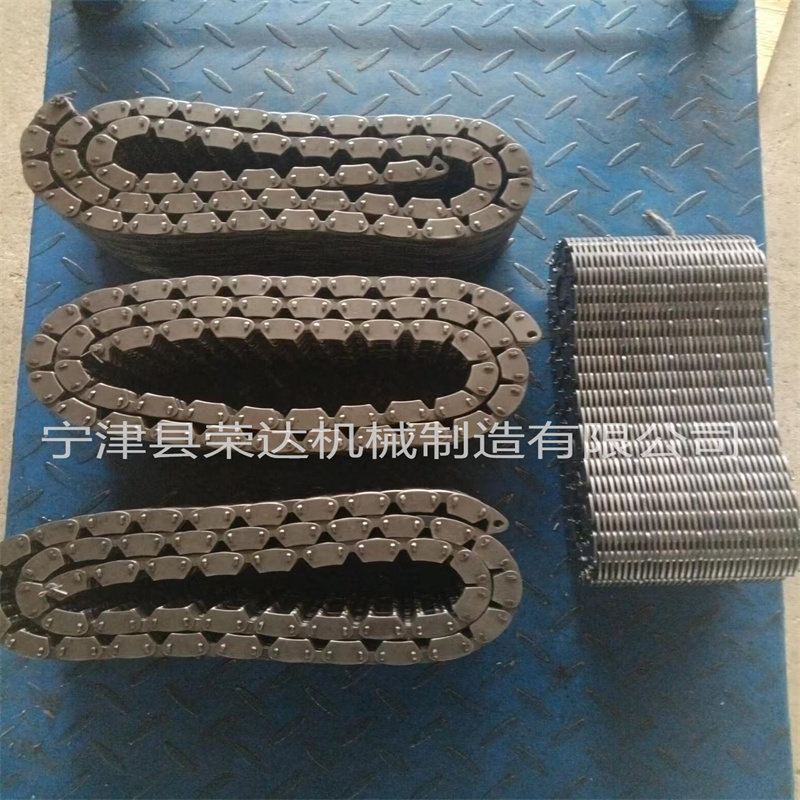

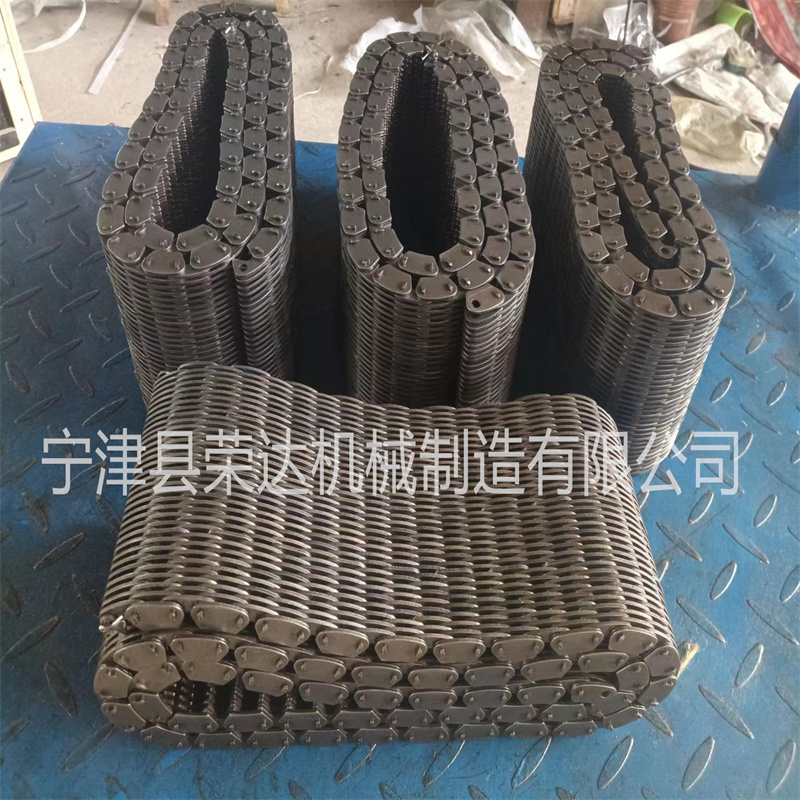

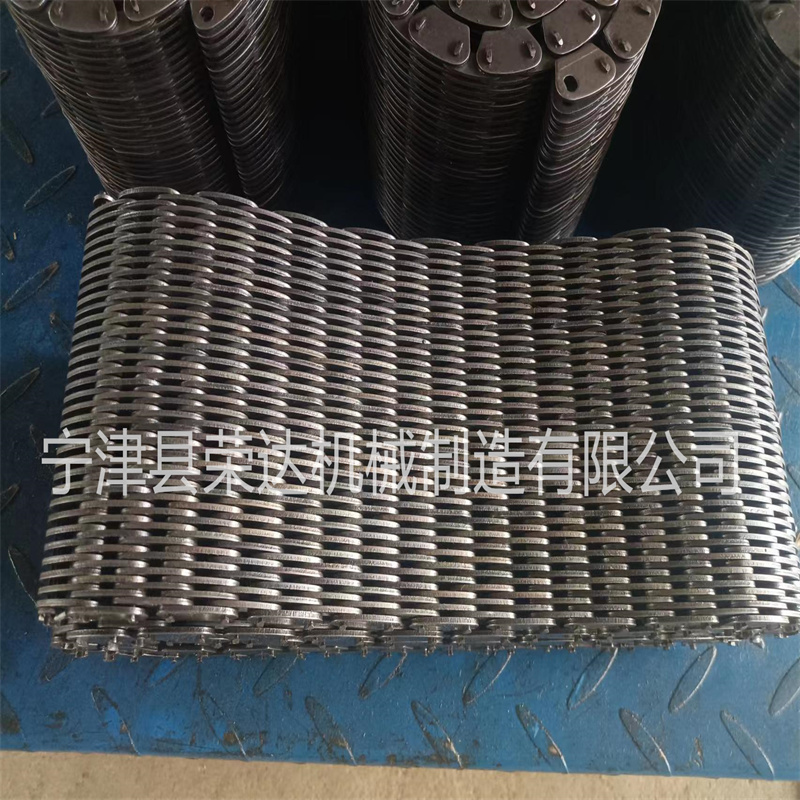

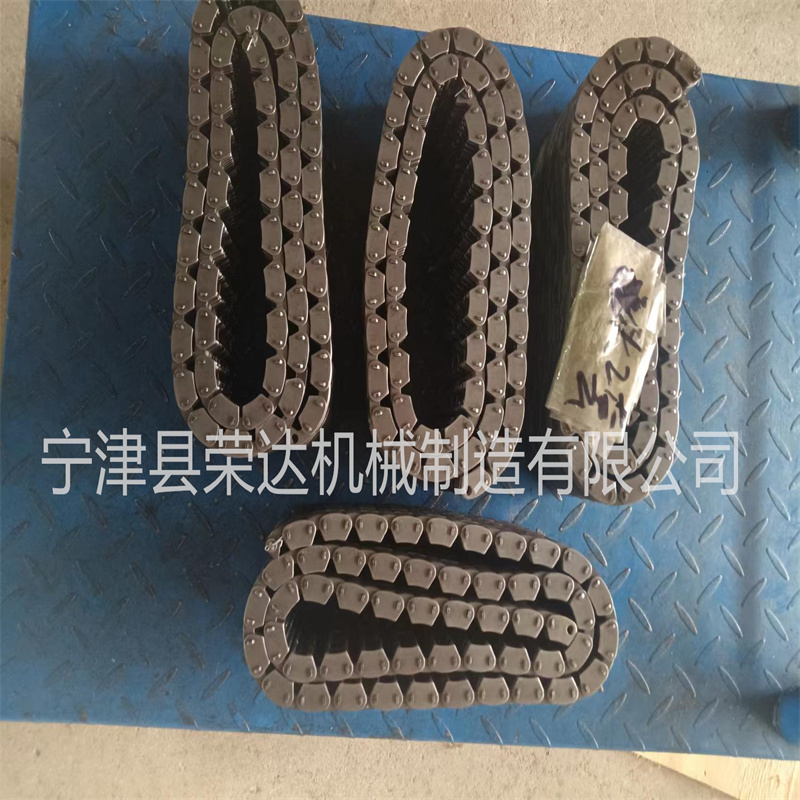

無聲齒形鏈條鏈號：SC302 SC303 SC304 SC305 SC306 SC307 SC308 SC309 SC310 SC312 SC316 SC320 SC324 SC402 SC403 SC404 SC405 SC406 SC407 SC408 SC409 SC410 SC411 SC414 SC415 SC420 SC424 SC428 SC504 SC505 SC506 SC507 SC508 SC510 SC512 SC516 SC520 SC524 SC528 SC532 SC540 SC604 SC605 SC606 SC608 SC610 SC612 SC614 SC616 SC620 SC624 SC628 SC636 SC640 SC648 SC808 SC810 SC812 SC816 SC820 SC824 SC828 SC832 SC836 SC840 SC848 SC856 SC864 SC1010 SC1012 SC1016 SC1020 SC1024 SC1028 SC1032 SC1036 SC1040 SC1048 SC1056 SC1064 SC1072 SC1080 SC1212 SC1216 SC1220 SC1224 SC1228 SC1232 SC1236 SC1240 SC1248 SC1256 SC1264 SC1272 SC1280 SC1288 SC1296 SC1616 SC1620 SC1624 SC1628 SC1632 SC1640 SC1648 SC1656 SC1688 1696 SC12120

齒形鏈鏈輪：齒形鏈鏈輪 對于齒形鏈鏈輪，其主要參數有：齒數Z 節距P1 分度圓直徑d 齒頂圓直徑d 齒根圓直徑df  量柱測量距MR 及量柱直徑dR .當鏈輪為直線時，還有齒楔角2a 齒槽角 齒形角r  當鏈輪為漸開線齒形時 還有模數m1 壓力角a1 變位系數x  公法線長度w 當鏈輪為其他曲線齒形時 祁參數設計相關國家標準

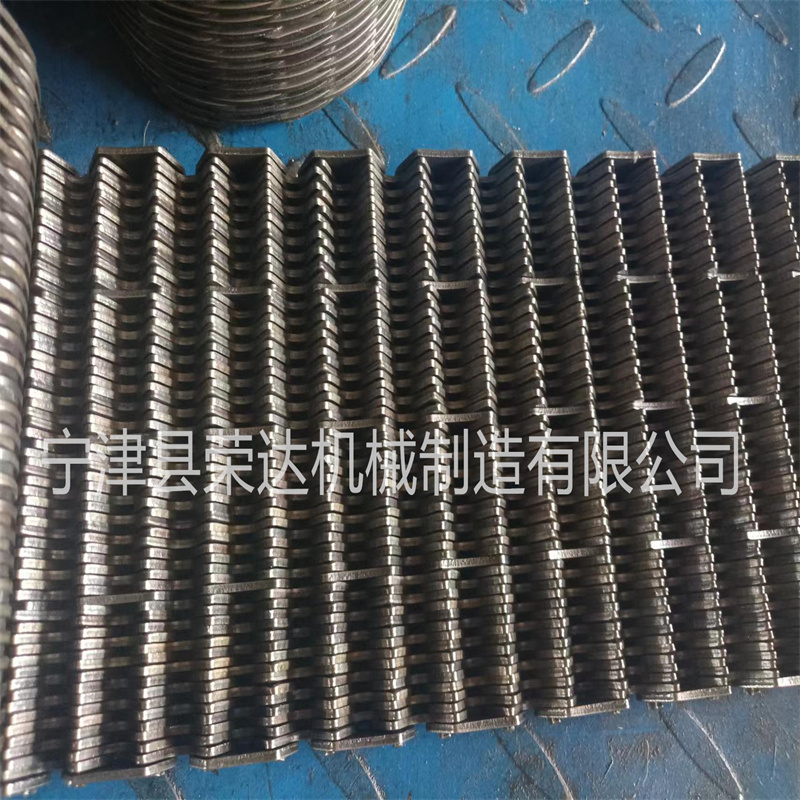

導向形式的確定。齒形鏈條的導向形式分內導和外導兩種。當前齒形鏈條的發展趨勢是大量采用內導向，僅在小寬度時才采用外導式。這主要是由于內導式具有較高的可靠性，另外內導式海能改善各鏈節的等強度性能。在兩個鏈輪安裝的共面性較差的情況下，外導式的導板與鏈輪側面接觸時會發生撞擊。特別是在高速情況下，這種直接的連續撞擊易使導板與銷軸脫鉚，導致傳動不安全。這種情況會隨著導板的內置而得到改善。所有，內導式具有較高的可靠性。但是，對于小節距的寬度較窄的鏈輪，切制導槽有困難，而且熱處理后在導槽底部有較大的應力集中，此時宜采用外導式。一般當寬度b大于25毫米時，均采用內導式。內導式還分單內導和雙內導（即一個鏈節中安放兩個內導板）兩種。一般雙內導用于鏈寬更大的場合，即b>16p或b>180mm。通常，鏈板的腰部強度較弱，但是，導板的腰部強度卻比鏈板的要大一倍還多。因此，對于內導式來說，適當安排鏈板和導板，就有可能使各鏈節腰部基本上接近等強度。對于外導式，則難以實現各鏈節腰部等強度。

公司簡介：

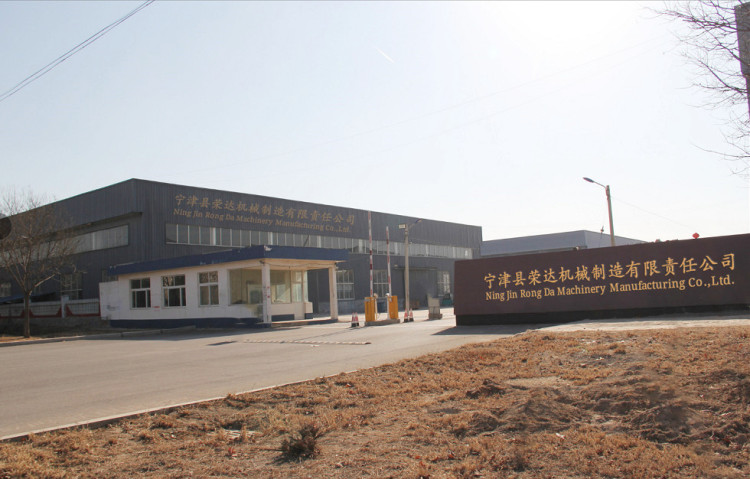

 寧津縣榮發齒輪廠是寧津縣榮達機械制造有限責任公司的下屬企業，擁有多名專業技術人員和多臺自動化生產設備，專業從事齒輪和鏈輪研發、制作。

     本廠可根據客戶要求定做各種規格的齒形鏈條配套齒輪，所有產品都經過嚴格測試，具有精密、穩定、高速、靜音、耐用等諸多特性。產品廣泛應用于機床、輸送設備、冶金、礦產、木工機械等諸多行業的傳動。

寧津縣榮發齒輪廠位于中國的“網帶之鄉”——山東省德州市寧津縣經濟技術開發區大祁，此工業園區交通便利，物流運輸發達，緊靠濱德高速公路，快遞，鐵路快件和汽運配貨便利，滿足客戶的各種發貨渠道需要。是一家集，開發，生產，銷售于一體的企業。

我們公司自創建以來發揚山東人的勤勞，務實，創新的精神，吸引了很多人才的加入，公司引進自動化設備，從而提高了公司的技術創新開發能力和產品生產能力。
